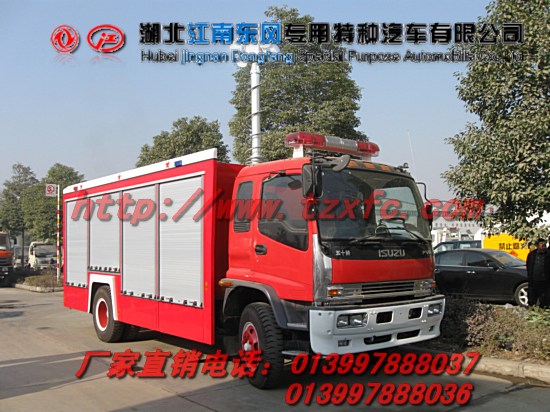

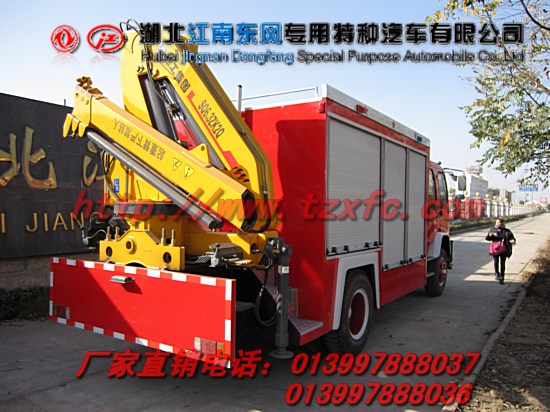

五十鈴搶險救援消防車技術規格書
一、底 盤（重慶）
制造商：中國重慶 日本五十鈴汽車公司
型號：NKR55LLGWACJY
發動機：日本五十鈴
發動機型號：4JB1-T增壓
功率：70 KW，99匹
驅動型式：4×2
軸距：3360mm
額定載量：2450kg
最高車速：98km/h
接近角：27°
離去角：16°
輪胎：7.00-15-10PR 6只
輪轂：配置鋁合金壓制輪外置
外形尺寸：5900×1860×2160（mm）
二、駕駛室、乘員室
結 構：雙排座，四開門，獨立連體式、全金屬鋼壓制而成，可上前傾翻75°，雙液壓油缸舉升翻轉機構。設有安全支撐及鎖止結構。
座位設置：前排3人，后排4人，后排座位靠背設置4具空氣呼吸器專用靠背及固定夾具并設有避震防護裝置。
防護裝置：在前排與后排之間，設置安全防護欄，黃色塑膠涂層，乘員室安裝夜間踏板燈。
駕駛室內:
設 備：除原車設備外，在駕駛室儀表板上安裝警報器、警燈控制器，其線路均用單線制，電壓24V負極接地，預留電臺電源線樁口等設備。
三、整車外形
以駕駛室輪廓面為標點，將后消防設備箱與前駕駛室整車保持同一平面。左右、后尾共計五扇鋁合金簾子門，裙部采用外翻踏板門，頂部最高點與警燈高度一致。車廂四角處采用特制鋁合金包角技術，車角圓滑、美觀，車廂頂部四周采用鋁合金雨槽裝飾，及不銹鋼護欄，示寬燈、爆閃燈分布于左右。
四、整車顏色
消防紅：駕駛室、器材箱、翻門、后尾
白 色：前后保險桿、車頂（含器材箱兩邊頂部）
反光膜：車身尾部兩邊均用斜45度反光警示膜，雙排乘員室，兩側車門，粘貼白色反光警示膜。
字符與標志：根據用戶需要粘貼。
五、器材箱設置
車身骨架采用優質型鋼整體焊接而成，型鋼焊接前，進行特殊噴砂處理和噴涂。器材固定架采用高強度全鋁合金型材制作和特制型材連接件搭建，可調式型材支架，具有足夠的強度和剛度，按器材分類集中放置，鋁合金型材架根據附件尺寸調節高度。
重要材質：鋁合金型材，鋁花紋板，鋁塑板，鋁三角支撐不銹鋼螺栓等。
基本結構：框架結構，鋁扣件相連，可靠、美觀可任意調節，能充分利空間。
基本布置：左、右各二扇鋁合金簾子門，后尾一扇，下圍裙部均放置較重設備。
基本原則：
1、一切有利于取用方便，放置合理、美觀實用的原則；
2、按系統配置和戰斗展開模式，運用邏輯關系的原則；
3、無須任何攀登工具，取用箱內任何器材簡明實用的原則。
基本特點：
1、所有器材均采用專用夾具，不會損壞固定的器材，取用簡單快速；
2、利用抽屜，輸轉箱，移動推車，滑道，翻門，旋轉托架，逐一分類，按大小放置。排放有序，固定牢靠，一目了然。
3、其它設施也可用移動推車，根據器材配置。
翻門踏板：采用可滑動伸縮踏板作取物支撐，氣動彈簧機構，鋁花紋板蒙面。
六、發電照明系統
1、配電箱：過壓自保裝置，航空防脫落接線盒，功能控制鍵，儀表，防雨靜電裝置，各種操作全部集中于控制柜上，并能準確快捷的控制全部運轉動作，控制柜上設有多功能插座，防水、防脫落型，配置5米線控按鍵。
2、電纜線盤
電 壓：220
頻 率：50HZ
長 度：30M×2
漏電保護等級：IP60
3、 發電機：本田發電機
功 率：5.5KVA
頻 率：50HZ
電 壓：220
重 量：70Kg
防脫落插座：2套（配專用插座）

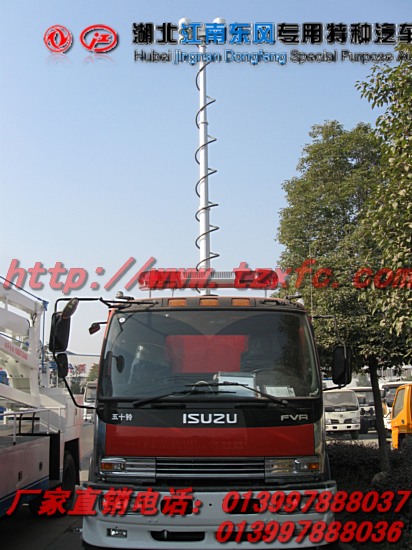

4、氣動燈桿
材 質：鋁合金
形 式：全伸縮
重 量：23KG
舉升高度：6.1米（離地下4米）
閉合高度：1.2
供氣壓力：0.3MPa
起升速度：5秒
舉升重量：30KG
5、 照明主燈：
2盞冷光鏑燈，1000W（或500W）X2
2盞熱光鏑燈，1000W（或500W）X2
6、 移動照明燈
2盞移動500W鏑燈
移動燈架：三角形，全鋁合金制作，升高≥3m
7、云臺
型 號：Om5301
翻轉重量：28Kg
俯仰度：≥75°
左右旋轉：360°
電 壓：220V/24V
七、牽引部分
型 號： M8000型
最大牽引：8000Lbs
牽引最長：32m
電 源：直流12v 46hp
制造商：美國
八、警示照明系統：
1、駕駛室頂部配備長排豪華紅藍警燈，后器材頂部配備二只大圓警燈，器材箱兩側配備2只側標志燈，警報器功率為100W，警燈警報為獨立線路在駕駛室內操作。
2、所有器材箱均安裝吸頂式照明燈，每只4W，并在后尾門，車輛上端安裝24V、60W照明燈壹只。
九、技術要求：
1、整車性能符合GB7956《消防車消防性能要求及試驗方法》的有關具體規定。
2、消防泵性能符合：GB6245-1998標準，（用戶有配置）
3、電器系統符合國家發電電器照明BG5493、BG5476、BG5174有關規定。
4、消防車標記符合：GB7258-2004《機動車安全技術條件》。
5、消防車外部照明和信號裝置符合GB4785-1998《汽車及掛車外部照明和信號裝置的安裝規定》。
6、消防車后下防護要求符合GB11567.1-2001《汽車和掛車后下部防護要求》
7、整車外廓尺寸、軸荷及質量限值符合GB1589-2004有關規定。
8、操作開關，控制儀表符合鋁牌標志設置要求。
9、整車外觀符合GA39.5—92規定。
10、外購件均嚴格審查，符合“CCC”標準、搶險通則，即均需通過型式認可，強制認證的合格供應商。
11、防銹、防腐應符合有關規定。
12、所有結構件均用二氧化碳保護焊接，牢固，無虛焊。
十、隨車文件
1、底盤使用說明書 （1份）
2、底盤維修手冊 （1份）
3、底盤質量保修卡 （1份）
4、底盤合格證 （1份）
5、隨車工具清單 （1份）
6、消防車使用說明書 （1份）
7、消防車消防器材清單 （1份）
8、消防車合格證 （1份）
9、消防車跟蹤服務卡 （1份）
10、消防車交接清單 （1份）
十一、隨車器材配置
五十鈴搶險救援消防車器材配置清單
序 號 名 稱 規 格 單 位 數 量 備 注
1 系統配電箱 只 1 隨車
2 電纜線盤 30M、220V 套 2 隨車
3 照明主燈 套 4 隨車
4 照明移動燈 500W鏑燈 套 2 隨車
5 本田發電機 5.5KW 臺 1 隨車
6 升降氣動燈桿 套 1 隨車
7 輸轉箱 只 2 隨車
8 鋁合金拉梯 架 1 隨車
9 三角墊木 塊 2 隨車
10 滅火器 ABC，2kg 具 2 隨車
11 水上救生圈 套 1 隨車
12 消防錘 套 1 隨車
13 消防鍬 把 1 隨車
14 消防斧 把 1 隨車
15 消防鋌 把 1 隨車
16 急救藥箱 只 1 隨車
17 牽引絞盤 套 1 隨車
18 日本東發泵 VC82ASE 臺 1 增加
19 進口液壓剪 德國樂凱LKE55 臺 1 增加
20 移動式水炮 PSY40 支 1 增加
21 依格空氣呼吸器（套） E．RPP-20B 套 18 增加
22 空氣壓縮機 德國“亞寶”JⅡ-W 臺 1 增加
23 無齒鋸 K750 臺 1 增加
